MIXER LUCI PLBR 24/48

INDICE – ISTRUZIONI GENERALI

1. Presentazione

7

1.1 Pannello frontale

7

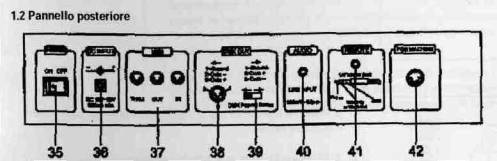

1.2 Pannello posteriore

9

2. Guida al funzionamento

10

2.1 Inizio programmazione

10

2.1.1 Attivazione di record

10

2.1.2 Sicurezza dei programmi

10

2.1.3 Programmazione scene

11

2.2 Editing

12

2.2.1 Attivazione di edit

12

2.2.2 Cancellazione di un programma

13

2,2.3 Cancellazione di tutti i programmi

13

2.2.4 Annullamento di una scena o di più scene

13

2.2.5 Cancellazione di un passo o di più passi

13

2.2,6 Inserimento di un passo o di più passi

14

2.2.7 Modifica di un passo o di più passi

15

2.3 Funzionamento

15

2.3.1 Funzionamento di programmi chase

15

2.3,2 Funzionamento di un programma in Audio

16

2.3.3 Funzionamento di un programma con (o slider SPEED

17

2.3.4 Funzionamento di un programma beat standard

17

2.4 Cambiamento della modalità SPEED tra 5 minuti e 10 minuti

18

3. Funzionamento MIDI

18

3.1 Impostazione MIDI IN

18

3.2 Impostazione MIDI OUr

19

3.3 Uscita dall'impostazione MIDI

19

3.4 Ricezione del dump del file MIDI

19

3.5 Invio del dump del file MIDI

20

3.6 Installazione

20

Sommario delle Funzioni - Caratteristiche Tecniche Principali

23

• Single mode

1. Tutti i programmi funzioneranno in ordine sequenziale partendo nell'ordine del numero del pro­gramma.

2. Il Display leggerà il numero del programma avviato.

3. Tutti i programmi saranno controllati dallo stesso Slider Speed.

4. Premere il pulsante MODE SELECT e selezionare "CHNS tu SCENES".

5. Premere il pulsante PARK per selezionare la modalità SINGLE CHASE. Un LED rosso indicherà tale selezione.

• Mix Mode

1. Awierà tutti i programmi in modo sincronico.

2. Tutti i programmi possono essere controllati dallo stesso SLIDER SPEED, o la velocità di ogni programma può essere controllata individualmente (Vedere Impostazione Velocità).

3. Premere il pulsante MODE SELECT e selezionare "CHNS tu SCENES".

4. Premere il pulsante PARK per selezionare la modalità VI IX CHASE. Un LED giallo indicherà tale selezione,

• Display Dimmer

1. Il Display a 3 cifre viene utilizzato per mostrare la percentuale di intensità o il valore DMX as­soluto.

2. Per cambiare tra percentuale e valore assoluto: premere e mantenere premuto il pulsante Shift. Mantenendo premuto il pulsante Shift, premere il pulsante % o il pulsante 0-255 per passare dalla percentuale ai valori assoluti.

3. Se il Display legge, ad esempio, "076", significa un valore in percentuale del 76%. Se il Display legge "076.", significa che il valore DMX è 76.

• Blind e Home

1. La funzione Blind tira fuori temporaneamente dei canali da un chase, mentre il chase sta fun­zionando, e conferisce il controllo manuale sul canale.

2. Premere e mantenere premuto il pulsante Blind e premere il relativo pulsante Flash che si desidera tirare fuori temporaneamente dal chase.

3. Per tornare di nuovo al chase normale, premere e mantenere premuto il pulsante Home e pre­mere il pulsante Flash che sì desidera far tornare al chase normale.

• Park

1. Nella modalità CHNS tu SCENES, premere il pulsante per cambiare la modalità chasing dei programmi tra Single Mode e Mix Mode.

2. Nella modalità Doublé Preset, premendo questo pulsante equivale a portare lo Slider del Ma­ster B completamente in alto.

3. Nella modalità Single Preset, questo pulsante potrebbe registrare temporaneamente l'output attuale, con lo Slider del Master B da regolare.

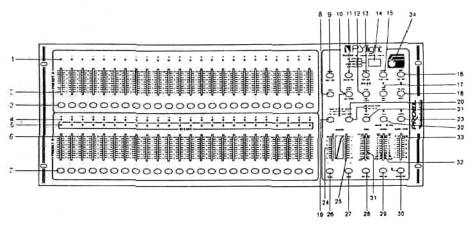

1. PRESENTAZIONE 1.1 Pannello Frontale

1. LED in preset A          Mostrano l'intensità luminosa del canale attinente numerato da 1 a 24.

2. sliders canali 1-12    Questi 24 sliders vengono utilizzati per controllare e/o programma­re l'intensità dei canali 1-24.

3. pulsanti flash 1-12   Questi 24 pulsanti vengono utilizzati per portare un singolo canale alla massima intensità.

4. LED preset B              Mostrano l' intensità luminosa del canale attinente numerato da 25 a 48.

5. LED SCENE                  Si accendono quando le scene attinenti sono attive.

6. sliders canali           Questi 24 sliders vengono utilizzati per controllare e/o programma­re l'intensità dei canali 25-48.

7. pulsanti flash 13-24 Questi 12 pulsanti vengono utilizzati per portare un singolo canale alla massima intensità. Vengono anche utilizzati per programmare.

8. pulsante dark          Questo pulsante viene utilizzato per interrompere momentanea­mente l'output generale.

9. down / beat rev       DOWN serve a modificare una scena nella modalità edit. BEAT REV viene utilizzato per invertire la direzione del chasing di un pro­gramma con pulsazione regolare.

10. mode select / rec speed Ogni pressione attiverà la modalità di funzionamento nel seguente or­dine: CHNS/SCENES, doublé preset E single preset. rec speed: impo­sta la velocità di qualunque gioco programmato nella modalità Mix.


3.5 Invio del dump del file MIDI



Premere il pulsante flash 4 per 3 volte mantenendo premuto il pulsante record, il display legge "OUT" indicando che questa centralina sta inviando il dump del file MIDI. Suggerimento: nel corso dell'invio o della ricezione, ogni altra operazione non funziona fino a quando l'invio o la ricezione non sia stata completata.


3.6 Installazione

1. Mentre si ricevono o si inviano dati MIDI, tutte le scene MIDI e i canali installati saranno ter­minati automaticamente se non vi sono risposte entro 10 minuti.

2. Mentre si ricevono e si inviano dump di file, la centralina cercherà automaticamente o invierà il dispositivo ID di 551-1(85), un file chiamato DC2448 con un'estensione di "BIN(SPACE)".

3. Il dump del file permette a questa centralina di inviare i ^uoi dati MIDI all'unità successiva o ad altri dispositivi MIDI.

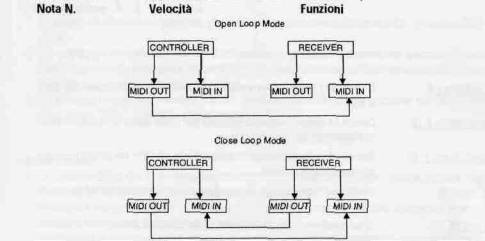

4. Ci sono due tipi di modalità di dump di file, descritti qui di seguito:

5. La centralina invierà e riceverà dati note on e note off tramite i pulsanti flash.

22-69               Programma Master Selezione o deselezione di programmi 1-48

70-117             Intensità canale Attivazione canale 1-48

118              FULL-ON

119              DARK

120              HOLD

121              Attivazione o disattivazione AUDIO

122              CHNS/SCENES

123              Modalità DOUBLÉ PRESET

124              Modalità SINGLE PRESET

125              Step

126              BLACKOUT


33. super audio level       Questo slider controlla la sensibilità dell'input Audio.

34. pulsante fog maghine   Serve ad attivare a distanza macchine del fumo che abbiano input

DMX.

35. interruttore power      Questo interruttore controlla l'accensione o lo spegnimento dell'a­limentazione.

36. PC input              DC12-20V,500mAMin.

37. MIDI thru/out/in       Porta MIDI perla connessione ad un sequenziale o ad un disposi­tivo MIDI.

38. DMX OUT            Questo connettore manda il valore DMX all'apparecchio DMX o al DMX pack.

39. DMX poiarita select    Serve a selezionare la polarità DMX.

40. input audio            Questo jack accetta un segnale del livello audio in input che va da 100mVa1Vpp.

41. input remote           black out e full on possono essere controllati tramite un teleco­mando utilizzando un jack stereo standard da 1/4".

42. connettore fog maghine Questo connettore prevede l'input del comando DMX della mac­china del .urno.


2.4 Cambiamento della modalità SPEED tra 5 minuti e 10 minuti



1. Premere e mantenere premuto il pulsante record.



2. Premere il pulsante 5 o 10 per 3 volte mantenendo premuto il pulsante record.

3. II 5MIN o il 10MIN dovnbbe accendersi indicando che lo sli-der speed è impostato per funzionare nella modalità 5 o 10 mi­nuti.


3. FUNZIONAMENTO MIDI

3.1 Impostazione MIDI IN



1. Premere il pulsante flash 1 per 3 volte mantenendo premuto il pulsante record, il display leggerà "CHI" indicando che l'im­postazione del canale MIDI IN è disponibile.



2. Premere il pulsante flash numerato da 1 a 16 per assegnare i ca­nali MIDI IN 1-16, il LED del canale attinente si accende indican­do che il canale MIDI IN è impostato.


2.1.3 Proorammazione scene



1. Attivare Record.

2. Selezionare la modalità 1-48 Single premendo il pulsante Mode Se-lect. Questo garantirà il controllo di tutti i 48 canali durante la pro­grammazione. Assicurarsi che Master A e B siano entrambi im­postati al massimo (Master A è al massimo quando posizionato completamente in alto, mentre Master Beai massimo quando po­sizionato completamente in basso).



3. Creazione di una scena desiderata utilizzando gli slider canale 1-48. Allo 0% o a DMX O, questi slider dovrebbero essere in posizione O, e al 100% o a DMX 255, questi slider dovrebbero essere in po­sizione 10.



4. Una volta che la scena sia soddisfacente, premere il pulsante Re­cord per programmare la scena come un passo nella memoria.

5. Ripetere il passo 3 e il passo 4 fino a che tutti i passi desiderati non siano stati programmati nella memoria. Si possono program­mare fino a 1000 passi nella memoria.



6. Selezionare un chase bank o scene master per archiviare i propri programmi. Premere il pulsante Page per selezionare una pagina (Page 1-4) per memorizzare le scene.



7. Premere il pulsante Flash tra 13-24 mantenendo premuto il pul­sante Record. Tutti i LED lampeggeranno indicando che le scene sono state programmate nella memoria.



8. Si può continuare a programmare oppure uscire. Per uscire dalla modalità Program, premere il pulsante Exit mantenendo premuto il pulsante Record. Il LED Record dovrebbe spegnersi.



3. Portare il master slider B al massimo (completamente verso II bas­so).



4. Portare lo slider del canale desiderato (25-48).al massimo per av­viare il programma, e il programma dissolverà in base all'attuale tempo di dissolvenza. È possibile premere e mantenere premuto il pulsante flash (25-48) attinente per dare l'avvio al programma.



5. Manovrare lo slider del canale per regolarne l'output del pro­gramma corrente.


2.3.2 Funzionamento di un programma in Audio



1. Utilizzare il microfono interno o collegare la fonte audio al jack au­dio RCA.

2. Selezionare il proprio programma come descritto sopra.

3. Premere il pulsante audio fino a quando il relativo LED non si ac­cenderà, indicando che la modalità Audio è attiva.



4. Utilizzare lo slider audio level per regolare la sensibilità della mu­sica.



5. Per tornare alla modalità normale, premere il pulsante audio una seconda volta in modo che il relativo LED si spenga e la modalità audio venga disattivata.


2.2.2 Cancellazione di un programma



1. Attivare record.

2. Usare il pulsante page per selezionare la pagina del programma che si desidera cancellare.



3. Mantenendo premuto il pulsante edit, premere il pulsante flash (25-48) due volte.

4. Lasciare i due pulsanti, tutti i LED lampeggeranno indicando che il programma è stato cancellato.

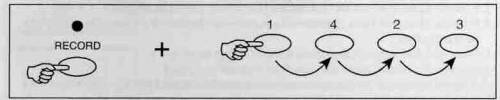

2.2.3 Cancellazione di tutti i programmi

1. Premere e mantenere premuto il pulsante record.

2. Premere in sequenza i pulsanti flash 1, 4, 2 e 3 mantenendo premuto il pulsante record. Tutti i LED lampeggeranno indicando che tutti i programmi memorizzati sono stati cancellati.

2.2.4 Annullamento di una scena o di più scene



1. Attivare record.

2. Registrare una scena o più scene.

3. Se non si è soddisfatti della scena o delle scene, è possibile pre­mere il pulsante rec clear mantenendo premuto il pulsante record, tutti i LED lampeggeranno indicando che le scene sono state an­nullate.


2.2.5 Cancellazione di uno o più passi



1. Entrare in modalità edit.

2. Premere il pulsante step per scorrere fino al passo che si desidera cancellare.



3. Premere il pulsante delete quando viene raggiunto il passo che si desidera cancellare, tutti i LED lampeggeranno brevemente in­dicando la cancellazione del passo.

4. Continuare allo stesso modo con il passo 2 e 3 fino a quando tut­ti i passi indesiderati non saranno stati cancellati.



5. Premere il pulsante rec exit premendo e mantenendo premuto il pulsante record, il LED scene si spegne indicando l'uscita dalla mo­dalità edit.


ESEMPIO: Cancellazione del terzo passo del programma su) pulsante flash 25 della Page 2.

1. Attivare record

2. Premere il pulsante mode select per selezionare la modalità CHNS tu SCENE.

3. Premere il pulsante page fino a quando il LED di Page 2 non lampeggerà.

4. Premere il pulsante flash 25premendo e mantenendo premuto il pulsante edit, il LED Sce­ne si accenderà.

5. Premere il pulsante step per scorrere fino al terzo passo.

6. Premere il pulsante Delete per cancellare il passo.

7. Premere il pulsante Ree Exit premendo e mantenendo premuto il pulsante Record per usci­re dalla modalità Edit.

2.2.6 Inserimento di uno o più passi



1. Registrare la scena (o più scene) che si desidera inserire.

2. Assicurarsi di essere in CHNS / SCENE ed entrare in modalità edit.

3. Premere il pulsante step per scorrere fino al passo che si desidera inserire prima. E possibile leggere il passo dal Display.



4. Premere il pulsante insert per inserire il passo creato preceden­temente, tutti i LED lampeggeranno indicando che il passo è sta­to inserito.

5. Uscire dalla modalità edit.


ESEMPIO: Inserimento di un passo con i canali 1-12 totalmente attivi allo stesso tempo tra il pas­so 4 e il passo 5 del programma 35.

1. Attivare record.

2. Portare gli slider canali 1-12 completamente in alto e registrare la scena come un passo.

3. Premere il pulsante mode select per selezionare la modalità CHNS / SCENE.

4. Premere il pulsante page fino a quando il LED Page 2 non si accenderà.


5. Premere il pulsante flash 35 mantenendo premuto il pulsante edit, il LED della scena cor­rispondente si accenderà.

6. Premere il pulsante step per scorrere fino al passo 4.

7. Premere il pulsante Insert per inserire la scena creata precedentemente.


2.2.7 Modifica di uno o più passi

1. Entrare in modalità edit.

2. Premere il pulsante step per scorrere fino al passo che si desidera modificare.



3. Premere e mantenere premuto il pulsante up se si desidera ele­vare l'intensità. Se si desidera abbassare l'intensità, premere e mantenere premuto il pulsante down.



4. Mantenendo premuto il pulsante up o il pulsante down, premere il pulsante flash corrispondente al canale DMX della scena che si desidera modificare fino a raggiungere il valore d'intensità de­siderato leggibile dal display. Quindi, è possibile premere i pulsanti flash fino a che non sì è soddisfatti della nuova scena.

5. Ripetere i passi 2,3, e 4 fino a quando tutti i passi non saranno sta­ti modificati.

6. Uscire dalla modalità edit.


2.3 Funzionamento


2.3.1 Funzionamento di programmi chase

1. Premere il pulsante mode select per selezionare la modalità CHNS / SCENE indicata dal LED rosso.



2. Premere il pulsante page per selezionare la giusta pagina dove si trova il programma che si desidera far funzionare.


ESEMPIO: Programmazione di un cnase a 16 passi con i canati 1-32 a) completo in sequenza nel pulsante Flash 25 della Pagina 1.

1. Attivare recoro.

2. Portare Master A e B nella posizione massima e lo slider fade verso l'alto.

3. Premere II pulsante mode select per selezionare la modalità 1-48 Single.

4. Portare lo slider del canale 1 in alto, il suo LED si accende alla massima intensità.

5. Premere il pulsante record per programmare questo passo nella memoria.

6. Ripetere i passi 4 e 5 fino a che gli slider canali 1-16 non saranno stati .programmati.

7. Premere il pulsante page in modo che si accenda il LED page 1.

8. Premere il pulsante FLASH25 mantenendo premuto il pulsante record. Tutti i LED lampegge­ranno indicando che il chase è stato programmato nella memoria.

2.2 Editing

2.2.1 Attivazione di Edit



1. Attivare record.

2. Utilizzare il pulsante page per selezionare la pagina del program­ma che si desidera editare.



3. Premere il pulsante mode select per selezionare CHNS / SCENES.



4. Premere e mantenere premuto il pulsante edit.



5. Mantenendo premuto il pulsante edit, premere il pulsante fiash che corrisponde al programma che si desidera editare.

6. Lasciare il pulsante edit, il LED della scena attinente dovrebbe ac­cendersi indicando che la modalità Edit è attivata.


2.3.3 Funzionamento di un programma con lo slider Speed

1. Assicurarsi che la modalità audio sia disattivata, owero, che il LED audio sia spento.

2. Selezionare il proprio programma come descritto sopra.

3. Posizionare lo slider speed su SHOW MODE (completamente ver­so il basso), quindi premere il pulsante flash (25-48) premendo e mantenendo premuto il pulsante rec speed, il programma corri­spondente non funzionerà più al beat standard.



4. A questo punto è possibile muovere lo slider speed per seleziona­re la velocità desiderata.

NOTA; il passo 3 non è necessario se il programma selezionato non è registrato al beat standard.


2.3.4 Funzionamento di un programma al beat standard




1. Assicurarsi che audio sia disattivato. Premere il pulsante mode se-lect per selezionare la modalità CHNS / SCENE.

2. Premere il pulsante park per selezionare la modalità Mix chase, il LED si accende indicando questa selezione.

3. Selezionare il proprio programma come descritto sopra.

4. Regolare lo slider speed fino a che il display non legga il valore de­siderato. E possibile premere il pulsante tap sync due volte per de­finire il tempo di pulsazione.



5. Premendo e mantenendo premuto il pulsante rec speeo, premere il pulsante flash (25-48) che memorizza il programma.

6. Il programma funzionerà dunque al tempo o alla pulsazione impo­stata quando attivato.

7. Ripetere i passi 4 e 5 per impostare un nuovo tempo di pulsazio­ne.


2. GUIDA AL FUNZIONAMENTO

2.1 Inizio Programmazione

2.1.1 Attivazione di Record

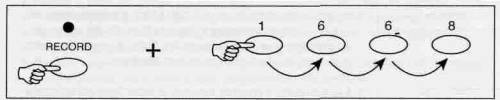

1. Premere e mantenere premuto il pulsante record.

2. Mantenendo premuto il pulsante record, premere i pulsanti flash 1, 6, 6 e 8 in sequenza.

3. Lasciare il pulsante Record, il LED record si accende e i. questo punto si può iniziare la pro­grammazione dei modelli chase. NOTA; La prima volta che l'unità viene accesa, /'impostazione di default del record code è data

dai pulsanti Flash 1, 6, 6 e 8. E possibile cambiare il Record Code per proteggere i propri programmi.

2,1.2 Sicurezza dei programmi

Per proteggere i propri programmi da input dati da altre persone, è possibile cambiare il Record

Code.

1. Inserire l'attuale Record Code (Pulsanti fiash 1, 6, 6 e 8).

2. Premere e mantenere premuti i pulsanti record ed edit allo stesso tempo.

3. Mantenendo premuti i pulsanti record ed edit, premere il pulsante flash desiderato ed inseri­re un nuovo Record Code. Il Record Code consiste in 4 pulsanti flash (lo stesso pulsante o pul­santi diversi). Assicurarsi che il nuovo Record Code consista in 4 pulsanti flash.

4. Inserire il nuovo Record Code una seconda volta, tutti i LED canali e i LED scene lampegge­ranno 3 volte. A questo punto il Record Code è cambiato.

5. Uscita dalla modalità Record. Premere il pulsante rec exit premendo e mantenendo premuto il

pulsante record, lasciare i 2 pulsanti simultaneamente. A questo punto la modalità Record è

disattivata.

IMPORTANTE: Ricordare sempre di abbandonare la modalità Record quando non si intende con­tinuare la programmazione, altrimenti non si potrà entrare in modalità Record a causa del cam­bio del Record Code.

NOTA: Se la seconda volta che viene inserito il nuovo Record Code, differente da quello inserito

la prima volta, i LED non lampeggeranno, significa che il tentativo di cambiare il Record

Code non è andato a buon fine.

Quando si inserisce un nuovo Record Code per la prima volta e poi si desidera cancellare il nuo­vo Record Code si può premere e mantenere premuti i pulsanti record ed exit simultaneamente per uscire.


1. Premere il pulsante flash 2 per 3 volte mantenendo premuto il pulsante record, il display legge "CHO" indicando che l'impostazione del canale MIDI OUT è disponibile.


3.2 Impostazione MIDI OUT





2. Premere il pulsante flash numerato da 1 a 16 per assegnare i ca­nali 1-16 MIDI OUT, il LED del canale attinente si accende indican­do che il canale MIDI OUT è impostato.


3.3 Uscita dall'impostazione MIDI



Premere e mantenere premuto il pulsante record. Mantenendo pre­muto il pulsante record, premere il pulsante rec exit per uscire dal­l'impostazione MIDL


3.4 Ricezione del dump del file MIDI



Premere il pulsante flash 3 per 3 volte mantenendo premuto il pulsante record. Il display legge "IN" indicando che questa centralina sta ricevendo il dump del file MIDI.


11. up / chase rev          Up viene utilizzato per modificare una scena nella modalità edit. chase rev serve a invertire la dirczione del chasing di una scena sotto il controllo slider SPEED.

12. pulsante page          Premere per selezionare le pagine delle scene da Pagina 1 a 4.

13. delete / rev one        Cancella un qualunque passo di una scena oppure inverte la dire­ziono del chasing di un qualunque programma.

14. display                 Mostra l'attività corrente o lo stato di programmazione.

15. insert / % OR 0-255     Insert serve ad aggiungere un passo o più passi in una scena.

% OR 0-255 viene utilizzato per cambiare il valore del ciclo sul di­splay da % a 0-255.

16. edit/ali rev            eoit viene utilizzato per attivare la modalità eoit. all rev serve ad invertire la direziono del chasing di tutti i programmi.

17. add or kill / rec exit    In modalità add, scene multiple o pulsanti flash saranno accesi al­lo stesso tempo. Nella modalità kill, premendo qualsiasi pulsante flash verrà neutralizzata qualunque altra scena o programma. rec exit viene utilizzato per uscire da program o edit.

18. record/shift           record viene utilizzato per attivare la modalità record o per pro­grammare un passo. Le funzioni Shift vengono utilizzate solo con altri pulsanti.

19. pulsante master A      Porta i canali 1-12 al massimo dell'impostazione attuale.

20. pulsante park          Serve a selezionare single/Mix chase, porta i canali 13-24 al mas­simo dell'impostazione attuale, oppure programma momentanea­mente una scena nello slider master B, a seconda della modalità corrente.

21. pulsante hold          Questo pulsante viene utilizzato per mantenere la scena corrente.

22. pulsante step          Questo pulsante viene utilizzato per andare al successivo passo quando lo slider speed viene regolato completamente verso il bas­so o in modalità eoit.

23. pulsante audio          Attiva la sincronizzazione audio di chase e gli effetti di intensità mu­sicale.

24. super A di master       Questo slider controlla l'output globale di tutti i canali.

25. slider B di master      Questo slider controlla il chase di tutti i programmi.

26. pulsante blind         Questa funzione porta il canale fuori dal chase di un programma in modalità CHNS/SCENE.

27. pulsante home          Questo pulsante serve a disattivare il blind.

28. pulsante tap sync       Premendo ripetutamente questo pulsante si stabilisce la velocità di

chase.

29. pulsante full on        Questa funzione porta l'output totale alla massima intensità.

30. pulsante black out      Questo pulsante serve a neutralizzare tutto l'output ad eccezione

di quello risultante da flash e full on.

31. super fadetime        Serve a regolare il tempo di fade.

32. super speed            Serve a regolare la velocità di chase.


4. SOMMARIO DELLE FUNZIONI PRINCIPALI

• Inversione della dirczione della scena

1. Inversione della direziono di tutte le scene: Premere il pulsante ALL REV, tutte le scene do­vrebbero cambiare dirczione.

2. Inversione della direziono del chasing di tutti i programmi con controllo della velocità. Pre­mere il pulsante Chase Rev.

3. Inversione della direzione del chasing di tutti i programmi con pulsazione standard: Preme­re il pulsante Beat Rev.

4. Inversione della direziono del chasing di qualunque programma: Premere e mantenere pre­muto il pulsante Ree One, quindi premere il pulsante Flash corrispondente al programma de­siderato e lasciarli insieme.

• Tempo di dissolvenza

1. La quantità di tempo che il dimmer impiegherà per passare da un output zero all'output mas­simo, e viceversa.

2. Il tempo di dissolvenza viene regolato tramite lo slider Fade lime, che varia da un istante a 10 minuti.

• Pulsante Tap Sync

1. Il pulsante Tap Sync viene utilizzato per impostare e sincronizzare l'indice di chase (l'indice a cui tutte le scene si sistemeranno in sequenza) premendo il pulsante diverse volte. L'indice di chase si sincronizzerà al tempo delle ultime due pressioni. Il LED che si trova sopra il pul­sante Step lampeggerà al nuovo indice dì chase. L'indice dì chase può essere impostato in qualunque momento sia che un programma stia funzionando, sia che non stia funzionando,

2. Tap Sync non terrà conto di qualunque impostazione precedente del controllo slider della ve­locità fino a che lo slider non venga mosso di nuovo.

3. Utilizzare Tap Sync nell'impostazione di un beat standard è lo stesso con il controllo slider della velocità.

• Slider Master

- Il controllo slider Master fornisce il controllo del livello proporzionale su tutti i canali e le sce­ne ad eccezione di pulsanti Flash. Ad esempio:

- Ogni volta che lo slider Master è al minimo, gli output a tutti gli stadi saranno a zero ad ecce­zione di ogni risultante da un pulsante Flash o dal pulsante FULL ON.

- Se il Master è al 50%, tutti gli output saranno solo al 50% dell'impostazione dell'attuale cana­le o delle attuali scetie ad eccezione di ogni risultante da un pulsante Flash o dal pulsante FULL ON.

- Se il Master è al massimo, tutti gli output seguiranno l'impostazione dell'unità. Il Master A con­trolla sempre gli output del canale. Il Master B controlla il programma o la scena eccetto in modalità Doublé Preset.


CARATTERISTICHE

Grazie per l'acquisto. Questo prodotto ha le seguenti caratteristiche:

• 48 canali DMX in output

• possibilità di creare scene tramite l'uso manuale di 48 fader

• 4 pagine di programmi, ognuna capace di contenere fino a 12 programmi

• ogni programma consiste di max 4600 passi (i passi compongono le scene registrate)

• i programmi possono essere attivati da audio / speed slider / standard beat, ecc. » selezionare uno o più programmi per volta

• invio dump del file MIDI e ricezione del dump del file MIDI

• blackout master

• il codice di registrazione permette di proteggere il programma da atti intenzionali

• polarità DMX selezionabile per il cavo DMX

• controllo MIDI su 48 canali, 48 programmi, full on, blackout, ecc.

• memoria in caso di mancanza di alimentazione

NOTA: £ richiesta la conoscenza di MIDI e DMX per utilizzare al meglio questa unità.

ISTRUZIONI GENERALI

Leggere attentamente (e istruzioni contenute nel presente manuale in quanto forniscono infor­mazioni importanti relative alla sicurezza durante l'utilizzo e la manutenzione. Conservare il pre­sente manuale insieme all'unità allo scopo di poterlo consultare in futuro. Se l'unità viene venduta o ceduta ad un altro operatore, accertarsi che includa sempre il relativo manuale affinchè il nuovo proprietario possa leggerne il funzionamento e le relative istruzioni.

ATTENZIONE

• Evitare che nell'apparecchio penetrino liquidi infiammabili, acqua o oggetti metallici.

• In caso di penetrazione di liquido nell'apparecchio, staccare immediatamente la presa di ali­mentazione.

• In caso di problemi di funzionamento di una certa entità, cessare immediatamente l'utilizzo e ri­volgersi al proprio rivenditore per un controllo oppure contattare direttamente PROEL. La mano­missione del prodotto prevede la decadenza immediata della garanzia.

• Non aprire l'apparecchio. Nessun componente può essere riparato dall'utente.

• Evitare di eseguirne la riparazione. Eventuali interventi da parte di personale non qualificato ne provocherebbe danni o il funzionamento difettoso. Contattare il rivenditore più vicino.

AVVERTENZE

• L'apparecchio non è stato ideato per uso domestico.

• Assicurarsi che l'apparecchio sia intatto, dopo aver tolto l'imballo. In caso di dubbio, evitare di utilizzare lo stesso e rivolgersi ad un rivenditore autorizzato.

• Tenere i materiali per l'imballaggio (plastica, schiumogeni, chiodi etc.) fuori dalla portata dei bambini.

• Non lasciare l'apparecchio incustodito; evitare che i bambini giochino o manomettano lo stesso.

• Non utilizzare l'apparecchio nei seguenti casi:

• in luoghi soggetti ad eccessiva umidità.

• in luoghi soggetti a vibrazioni o a possibili urti.

• in luoghi dove la temperatura sia superiore a 45°C/113''F o inferiore a 2° C/35.6°F.

• Proteggere l'apparecchio da condizioni di eccessiva umidità o aridità (le condizioni ideali sono tra 35% e 80%).

• Non smontare e apportare modifiche all'apparecchio.


• Add e Kill

- Il pulsante ADD/KILL cambia la modalità dei pulsanti Flash. Normalmente i pulsanti Flash so­no in modalità Add, laddove premendo qualsiasi pulsante Flash non si neutralizzeranno altre scene, permettendo il funzionamento simultaneo di scene multiple.

- La modalità Kill viene attivata premendo il pulsante Add/Kill e illuminando il LED sopra di es­so. Premendo qualsiasi pulsante Flash si neutralizzerà un'altra scena attiva o programma.

- Nella modalità Kill, il programma neutralizzato non smette di funzionare ma non può essere utilizzato in output.

• Doublé Preset

1. Premere il pulsante Mode Select per entrare in modalità Doublé Preset A.

2. In questa modalità, sia gli Slider Canale 1-24 sia gli Slider Canale 25-48 controllano i Canali 1-24.

3. Il Master A controlla gli Slider Canale 1 -12 mentre il Master B controlla gli Slider Canale 25-48.

4. In questa modalità, non può essere registrata alcuna scena.

ESEMPIO

1. Entrare in modalità Doublé Preset.

2. Portare gli Slider Canale 1-6 completamente verso l'alto e portare gli Slider Canale 19-24 al massimo.

3. Portare il Master A e il B allo stesso livello e spingerli nella stessa dìrezione, si otterrà una scena.

CARATTERISTICHE TECNICHE

Input alimentazione: DC 12-20V, 500 mA min.

Output DMX: XLR femmina a 3 pin

Segnale MIDI: interfaccia standard a 5 pin

Input Audio: 100 mV~1Vpp

Fusibile (interno): F0.5A 250V - 5x20mm

Dimensioni (mm): 711x264x85

Peso (approssimativo): 7.2 Kg

ATTENZIONE

1. Per prevenire la perdita dei programmi, la presente unità deve essere collegata a rete per non

meno di 2 ore ogni mese.

2. Il Display mostra "LOP" se il voltaggio è troppo basso.
